自褐鐵礦大量進(jìn)入鐵礦市場以來，國內(nèi)外研究者開始著手研究這種高結(jié)晶水褐鐵礦的燒結(jié)行為，現(xiàn)在生產(chǎn)褐鐵礦選礦設(shè)備的廠家很多，研究者通過研究褐鐵礦燒結(jié)基礎(chǔ)特性以揭示褐鐵礦燒結(jié)過程的影響。褐鐵礦燒結(jié)基礎(chǔ)特性主要是研究褐鐵礦在燒結(jié)過程中的高溫行為和特點(diǎn)，包括同化性能、液相流動(dòng)性能和粘結(jié)相強(qiáng)度性能。

在燒結(jié)過程中，同化性能是指鐵礦石CaO結(jié)合并反應(yīng)的能力，它反映出鐵礦石生成液相的難易程度。液相流動(dòng)性能是指鐵礦石與CaO反應(yīng)生成液相的流動(dòng)能力，它反映了粘結(jié)相的“有效粘結(jié)范圍”。粘結(jié)相強(qiáng)度性能指的是液相對周圍核顆粒礦石進(jìn)行固結(jié)的能力。有關(guān)褐鐵礦燒結(jié)基礎(chǔ)特性的研究主要有日本、澳洲和中國等國家。

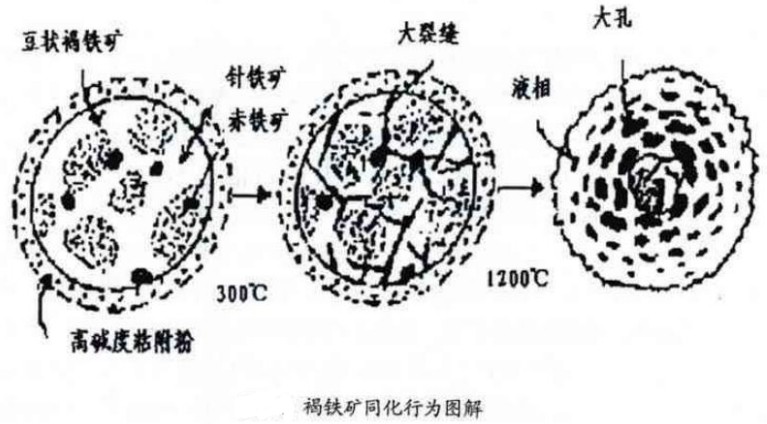

早期研究指出場迪礦具有 特殊的燒結(jié)基礎(chǔ)特性，新日鐵公司通過實(shí)驗(yàn)研究得出結(jié)論：揚(yáng)迪礦極易被同化，主要原因是煅燒后的揚(yáng)迪礦氣孔率高，反應(yīng)面積大，熔融液極易進(jìn)入多孔的揚(yáng)迪礦顆粒。同化速度快，褐鐵礦同化行為如下圖所示。BHP公司通過對比揚(yáng)迪礦和其它三種普通赤鐵礦同化性能試驗(yàn)，得出類似的結(jié)論，與赤鐵礦相比，褐鐵礦同化速度快、同化能力強(qiáng)，圖中PH、DH和VDH屬赤鐵礦。中國研究者劉振林和李海霞等人通過對褐鐵礦同化性的試驗(yàn)研究也得出相同的結(jié)論。

國內(nèi)研究者李其明等通過研究得出結(jié)論：揚(yáng)迪礦同化性能好，液相流動(dòng)性高，有效粘結(jié)范圍大，但粘結(jié)相本身強(qiáng)度差。他們認(rèn)為結(jié)晶水高的鐵礦石在用褐鐵礦選礦設(shè)備脫除后變得疏松多孔，一方面使得粘結(jié)相中形成大量孔隙，不利于其粘結(jié)相強(qiáng)度，另一方面反應(yīng)面積的增大有利于同化反應(yīng)的進(jìn)行，容易生成低熔點(diǎn)液相，在燒結(jié)溫度一定的條件下，同化溫度越低，液相的過熱度就越大，有利于降低液相的粘度，使其液相流動(dòng)性高。

我們針對褐鐵礦燒結(jié)液相量做了相關(guān)實(shí)驗(yàn)研究，認(rèn)為在焦比不變的條件下，配入褐鐵礦導(dǎo)致燒結(jié)溫度降低以及褐鐵礦具有良好的同化性能，這兩者的綜合作用決定燒結(jié)過程中的生成液相量，而液相量是影響燒結(jié)礦的強(qiáng)度的主要因素之一。雖然未考慮所生成的液相特性和粘結(jié)相組成，但揭示了可能引起的燒結(jié)礦強(qiáng)度變化。

目前褐鐵礦選礦設(shè)備生產(chǎn)廠家越來越多，枚不勝舉，大家在選擇的時(shí)候一定要慎重，開元機(jī)械溫馨提醒。
